射頻同軸連接器接插件基本概念及技術特點

來源:本站   發布時間:2018/12/24

上篇我們講述了“射頻同軸連接器接插件的標準體系”,接下來鵬基精密小編繼續給大家分享射頻同軸連接器接插件基本概念及技術特點。

1、RF連接器接插件的定義

通常裝接在電纜上或安裝在儀器上的一種元件,作為實現傳輸線電氣連接或分離的元件。它屬于機電一體化產品。簡單地講它主要起橋梁作用。

2、連接器接插件的分類

連接器接插件種類繁多, 根據技術特性的不同, 按頻率劃分為音頻(Audio) 、視頻( Vidio)、射頻(Radio)、光纖( fribre optic)四大類。

頻率范圍如下:

Audio——20KHz 以下

Vidio——30MHz~500MHz 以下

Radio——500MHz~300GHz

Fibre——167THz~375THz

其中應用在Radio波段的連接器接插件稱作RF連接器接插件

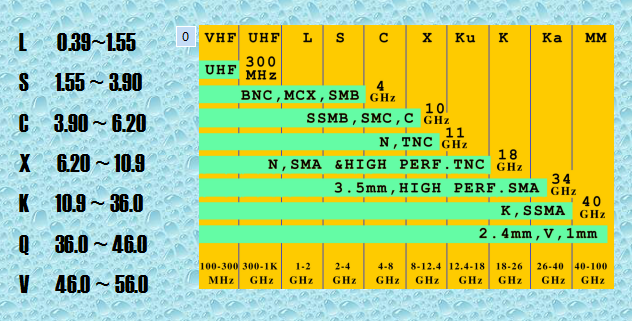

工程中常用的波段劃分如下(單位GHz):

射頻同軸連接器接插件基本概念及技術特點

3、RF連接器接插件的分類

1) 、按端接方式分為

連接器 MIL-C-39012 (GJB681)

轉接器 MIL-A-55339 (GJB680)

微帶與帶狀線MIL-C-83517 (GJB976)

2) 、按連接方式分為:

卡口式(內卡口、外卡口)

螺紋式(右旋螺紋、左旋螺紋)

推入式(直插式、帶止動式、自鎖式)

3)、 按功能分為:

通用型(2級)

精密型(0級、1級)

專用型(耐輻照、耐高壓、防水等)

多功能型 (含有濾波、調相位、混頻、衰減、檢波、限幅等)

4)、 按尺寸大小分為:

標準型 (N、UHF、C…)

小型 (BNC、TNC…)

超小型 (SMA、SMB、SMC、MCX、BMA、SAA…)

微型 (SSMA、SSMB、MMCX…)


“ 射頻同軸連接器接插件基本概念及技術特點”就分享到這,有什么不明白的可以聯系客服,我們將會為您詳細解答。
