上篇我們簡述了“連接器接插件機械規范要求之端子保持力測試”，接下來，鵬基精密小編繼續給大家分享“連接器接插件機械規范要求之端子正向力測試”。

測試名稱：端子正向力測試

測試目的：量測正向力籍以驗證端子設計及材料選定是否合乎設計理念，進而推算出各相關的力量，作為設計變更之參考。維持連接器接插件在使用過程中的正向接觸應力，以確保連接器接插件在使用過程中保持足夠低的接觸阻抗和磨擦；確保連接功能（不發生瞬斷）。

測試依據：業界規范EIA-RS-364A,TP4

測試設備：推拉力試驗機

測試方法：

1、端子（未裝入塑膠本體）

A、模擬端子裝入塑膠本體之狀況，將端子固定在適當的治具上，再將治具固定至測試機臺。

B、移動測試機臺讓測試PIN之端面微微接觸端子接觸面積（Contact Aprea)之最高點（Contact POINT從Force Gage讀出約1g力量）。

C、將位移歸零，作為DEFLECTION的起始點。

D、移動機臺至所需DEFLECTION同時以X~Y記錄器記錄位移及力量的關系。

E、視測試需要可連續測多次（耐插拔試驗之規定次數）后，視察端子力量的變化幾端子是否產生永久變形。

2、成品

A、以投影機臺量測連接器端子Contact Point間之距離。

B、將樣品剖開。

C、大剖開的樣品固定在適當的治具，再把治具固定到測試機臺。

D、重復以上B、

注意事項：

1、測試PIN之端面應平滑，不可凹凸不平。

2、端子應固定牢固不可晃動，以避免量測時造成誤差。

3、測試速度宜慢（約5mm/min或更慢），以避免機臺慣性造成量測誤差。

4、連接器若為初始狀態量測Normal Force應以實體配合一次或標準厚度之BLADE插拔一次。

測試要點：

1.系統中彈性接觸件在工作狀態下產生的正向接觸應力。

2.除非特別指定，速度為25.4mm/minute。

規范要求：一般定義在60-150gf之間（工作期限內）。

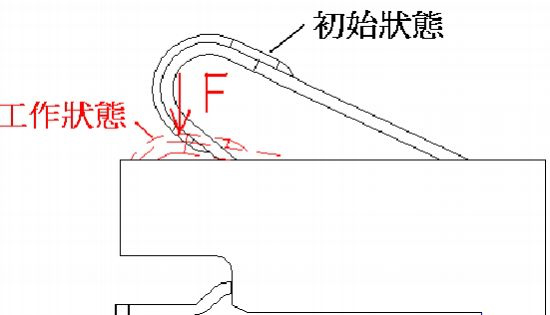

定義彈性端子正向力是為了維持足夠低的接觸阻抗和避免產品在使用過程中受到振動或其他意外力而產生斷信。正向力是指使彈性端子從初始狀態到工作狀態所需的力量（參考圖四），必須確保連接器的正向力在壽命測試或環境測試前后保持足夠。

圖四

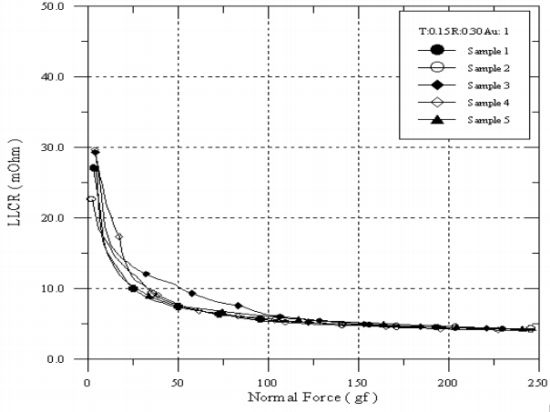

端子正向力和接觸阻抗之關系，呈類倒數關系。正向力增大，接觸阻抗減少，當正向力增大到60gf時， 接觸阻抗減少的幅度變得非常小。另外，正向力越大，接觸過程產生的摩擦力就越大（f=F*u；f----摩擦力，F----正向力，u----摩擦系數），對接觸界面的磨損就越利害，因此一般正向力定義不超過150gf。（參考圖五）

圖五

“連接器接插件機械規范要求之端子保持力測試”暫時分享到這，下篇鵬基精密小編將給大家分享連接器接插件機械規范要求之壽命測試，歡迎大家繼續關注。
