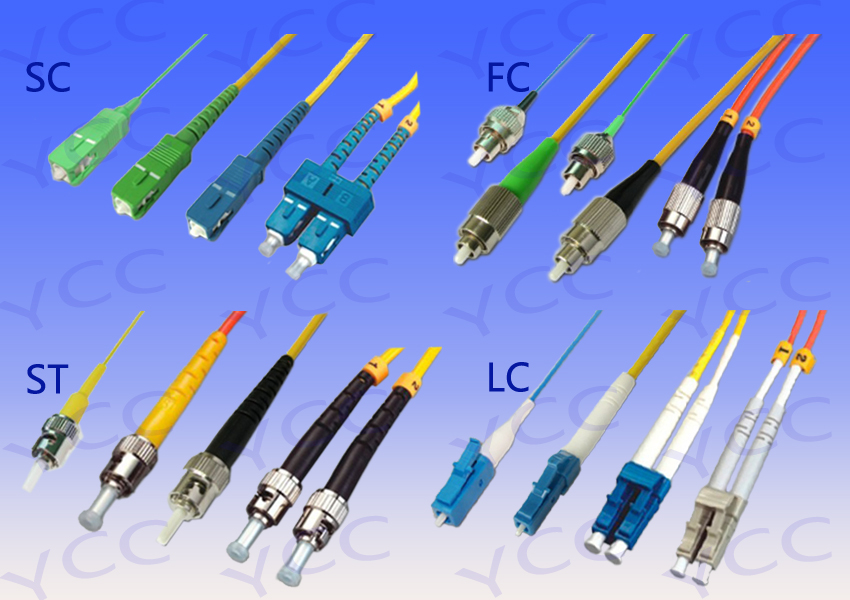

上篇我們簡述了“常見傳輸線纜連接器接插件接頭”,接下來,鵬基精密小編再給大家分享“常見光纖線纜連接器接插件接頭”。

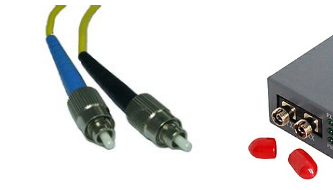

1、常見光纖線纜連接器接插件接頭-FC型
這種連接器接插件最早是由日本NTT研制。FC是FerruleConnector的縮寫,表明其外部加強方式是采用金屬套,緊固方式為螺絲扣。最早,FC類型的連接器,采用的陶瓷插針的對接端面是平面接觸方式(FC)。此類連接器結構簡單,操作方便,制作容易,但光纖端面對微塵較為敏感,且容易產生菲涅爾反射,提高回波損耗性能較為困難。后來,對該類型連接器做了改進,采用對接端面呈球面的插針(PC),而外部結構沒有改變,使得插入損耗和回波損耗性能有了較大幅度的提高。
2、常見光纖線纜連接器接插件接頭-LC型
LC型連接器接插件是著名Bell研究所研究開發出來的,采用操作方便的模塊化插孔(RJ)閂鎖機理制成。其所采用的插針和套筒的尺寸是普通SC、FC等所用尺寸的一半,為1.25mm。這樣可以提高光配線架中光纖連接器的密度。目前,在單模SFF方面,LC類型的連接器實際已經占據了主導地位,在多模方面的應用也增長迅速。

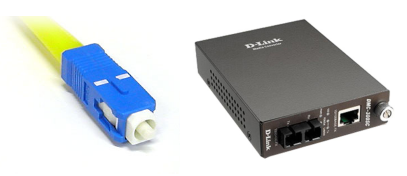

3、常見光纖線纜連接器接插件接頭-SC型
這是一種由日本NTT公司開發的光纖連接器接插件。其外殼呈矩形,所采用的插針與耦合套筒的結構尺寸與FC型完全相同,其中插針的端面多采用PC或APC型研磨方式;緊固方式是采用插拔銷閂式,不需旋轉。此類連接器價格低廉,插拔操作方便,介入損耗波動小,抗壓強度較高,安裝密度高。
ST和SC接口是光纖連接器的兩種類型,對于10Base-F連接來說,連接器通常是ST類型的,對于100Base-FX來說,連接器大部分情況下為SC類型的。ST連接器的芯外露,SC連接器的芯在接頭里面。

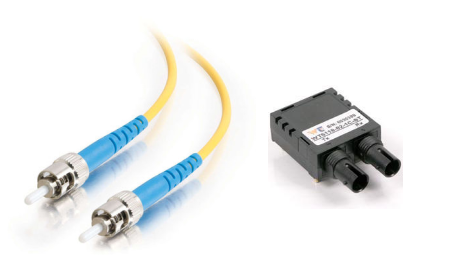

4、常見光纖線纜連接器接插件接頭-ST型

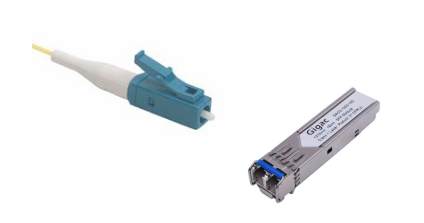

LC型光纖連接器接插件:連接SFP模塊的連接器,它采用操作方便的模塊化插孔(RJ)閂鎖機理制成。
“常見光纖線纜連接器接插件接頭”,有什么不明白的可以聯系客服,我們將為您詳細解答,歡迎大家繼續關注。
