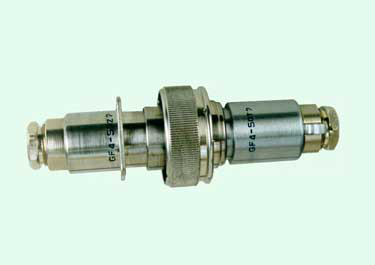

GF4高頻分離電連接器接插件適用于軍用電子系統，以及各種電器、電子設備等系統之間的電氣線路連接，傳輸微波信號和瞬時強制解鎖分離。連接方便，鎖緊可靠，機械解鎖，分離靈活，分離后呈短路狀態，并設有防火焰裝置。
GF4型高頻分離電連接器接插件型號標志如下：
① 高頻分離電連接器
② 設計序號
③ P-無分離機構，有分離機構不標注
④ 50-特性阻抗50Ω
⑤ 電連接器類別：T-插頭，Z-插座
⑥ 9-配用電纜SYV-50-9
GF4型高頻分離電連接器接插件主要技術特性如下：
工作頻率 DC～6000MHz
特性阻抗 50Ω
駐波系數 100MHz～3000MHz≤1.2，3000～6000MHz≤1.3，短路狀態≥50
通過平均功率 ≤20W
插入損耗 ≤0.5dB
分 離 力 58.8～98N
機械壽命 500次
執行標準： Q/Ag1.014-96《GF4型高頻分離電連接器技術條件》
根據以上產品性能指標及結構特點，在選用時，首先對照性能指標是否滿足要求，在滿足的前提下，根據工作電流及芯數可選擇合適的接觸件型譜，再對照產品性能是否滿足使用需求，包括電氣性能和機械性能；性能條件滿足的前提下，可選擇。
